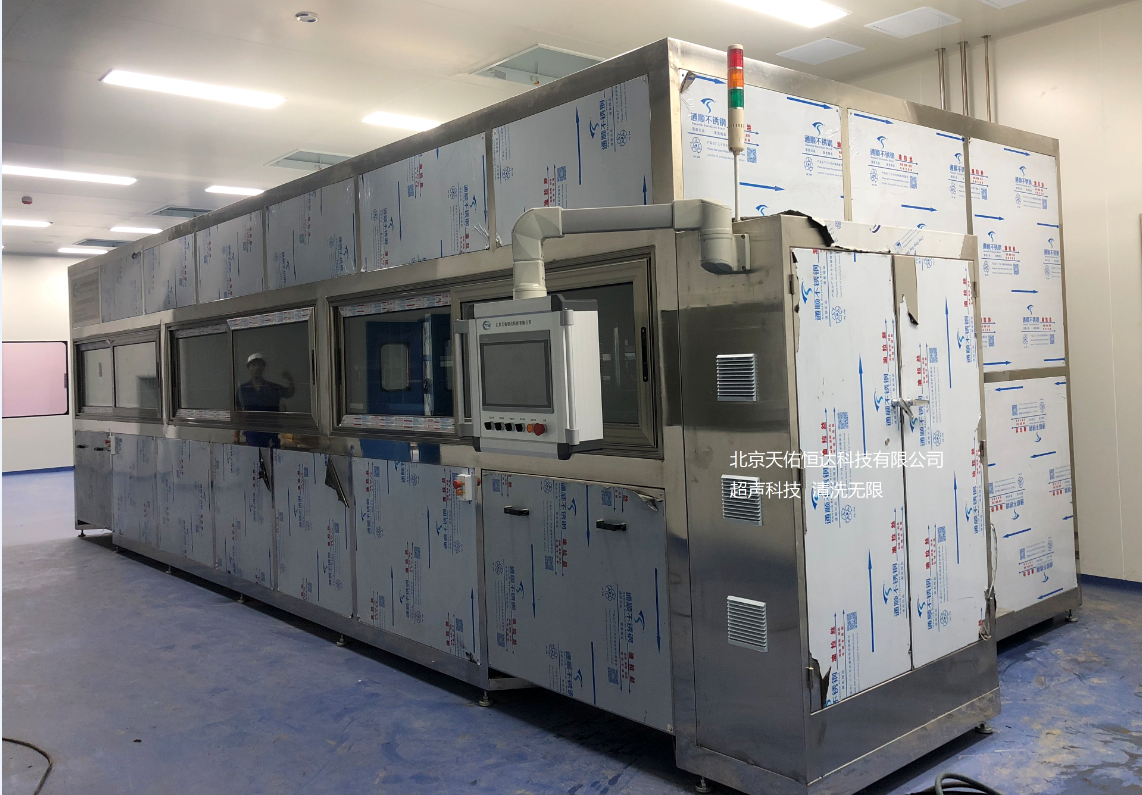

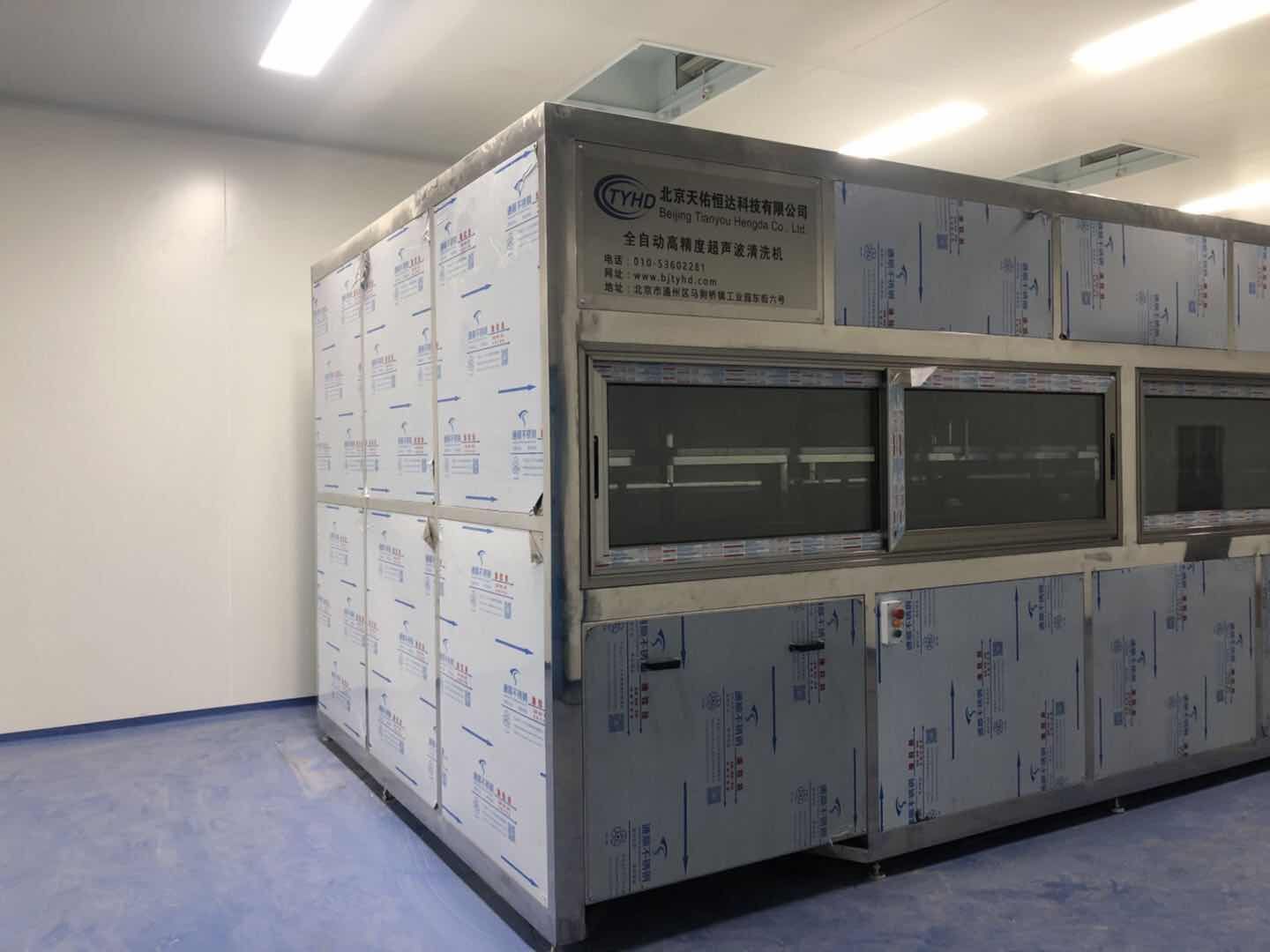

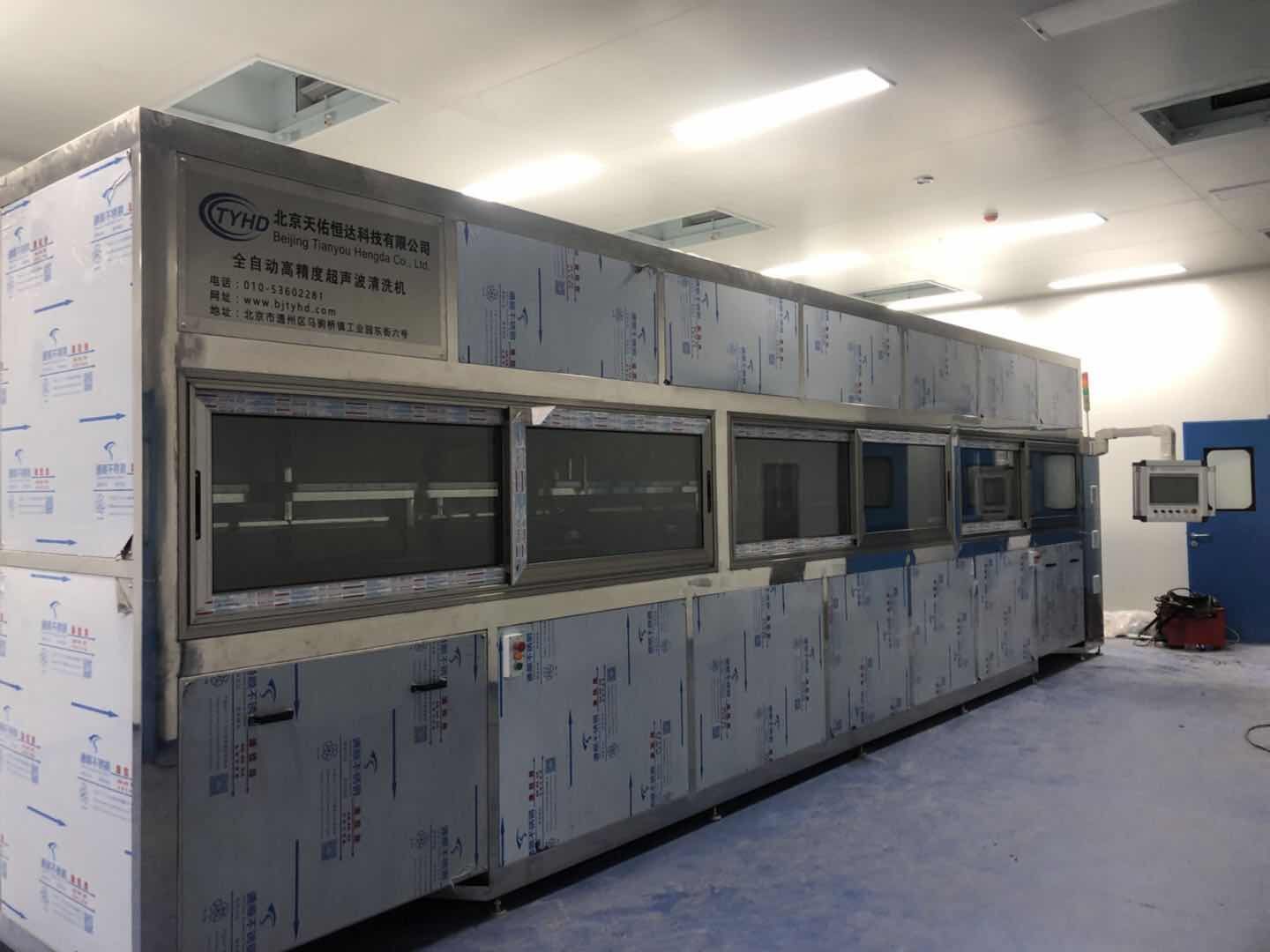

全自動光芯龍門式超聲波清洗機
技術咨詢電話：18911982261
掃一掃二維碼，添加微信好友溝通
一、設備用途：
1.清洗工件要求：
由于客戶工件表面的粉塵、油脂，品種多、清洗工作量較大。所以我公司針對客戶的清洗工件形式設計采用液下射流清洗方法，是特別針對工件表面的殘留物進行清洗達到徹底清洗的目的和保證其它工件等同機清洗的兼容性。
我公司設計以下五工位清洗工藝流程：
自動進料→①超聲波除油清洗→②液下射流漂洗→③液下射流（純水）漂洗→④超聲波（純水）漂洗→⑤高效熱風吹水→自動出料
4.1工藝描述：
自動進料 ：操作者將裝有待洗工件料籃推入進料工位后，由PLC控制的龍門式機械臂自動拾取料籃將其送入超聲波除油清洗工位。
1.清洗工件要求：
- 工件名稱：實心玻璃棒，φ34 mm×L1000mm，清洗能力150根/1小時
- 清洗要求：清洗實心玻璃棒工件表面的粉塵、油污等物質并干燥清潔。
- 清洗槽最大尺寸：L1200 mm×W1000mm×H700mm（含超聲振盒尺寸）
- 工裝籃尺寸：L1100×W600×H400mm（每排10根、共三排30根/籃）
- 清洗節拍：12分鐘/1籃掛架(可根據生產情況設定)，30個玻璃棒/1籃掛架，5籃掛架/1小時（150根玻璃棒/1小時）
- 設備外形大約占地尺寸：L7500 mm×W3200mm×H3000mm
- 工作程序：設計為全自動龍門式傳遞形式，傳遞工件料籃形式從右進左出；工件料籃通過小推車進行進料和出料。
由于客戶工件表面的粉塵、油脂，品種多、清洗工作量較大。所以我公司針對客戶的清洗工件形式設計采用液下射流清洗方法，是特別針對工件表面的殘留物進行清洗達到徹底清洗的目的和保證其它工件等同機清洗的兼容性。
我公司設計以下五工位清洗工藝流程：
自動進料→①超聲波除油清洗→②液下射流漂洗→③液下射流（純水）漂洗→④超聲波（純水）漂洗→⑤高效熱風吹水→自動出料
4.1工藝描述：
自動進料 ：操作者將裝有待洗工件料籃推入進料工位后，由PLC控制的龍門式機械臂自動拾取料籃將其送入超聲波除油清洗工位。
