TYHD-L5218CH全自動龍門步進式超聲波清洗干燥機
技術咨詢電話：18911982261
掃一掃二維碼，添加微信好友溝通

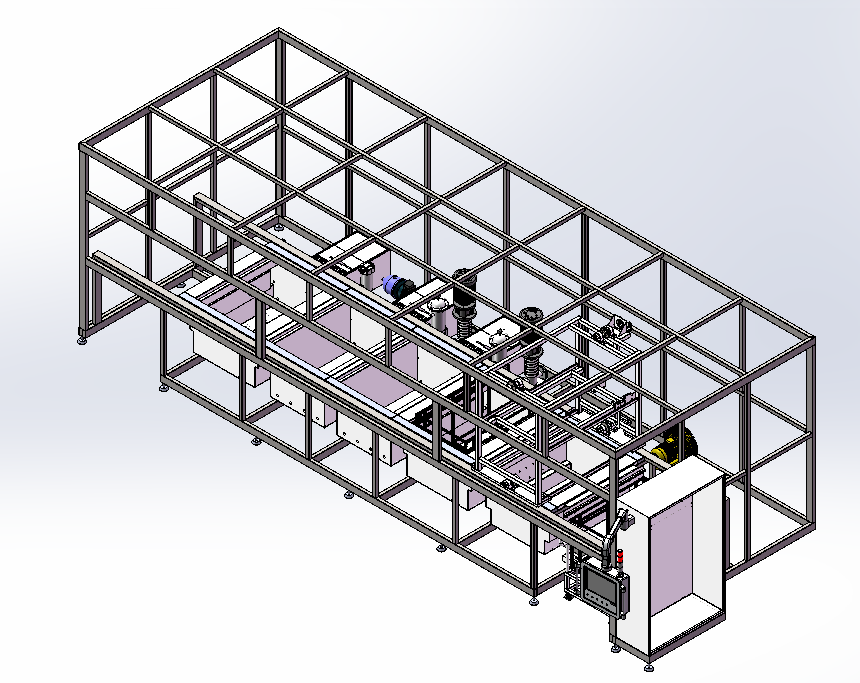

TYHD-L5218CH全自動龍門步進式超聲波清洗干燥機
設計依據和說明
方案是北京天佑恒達科技有限公司提供的“清洗要求而設計的。本為全自動龍門步進式超聲波清洗干燥設備。
清洗槽最大尺寸：L1200 mm×W1000mm×H700mm（含超聲振盒尺寸）
設備外形大約占地尺寸：L8000 mm×W3000mm×H2800mm
工作程序：設計為全自動龍門式傳遞形式，傳遞工件料籃形式從左進右出；工件料籃通過自動傳送系統進行自動進料和自動出料。
我公司設計以下五工位清洗工藝流程：
自動進料→①液下旋流+超聲波除油清洗→②液下旋流漂洗→③液下旋流（純水）漂洗→④超聲波（純水）漂洗→⑤高效熱風吹水→自動出料
設備組成部分包括：超聲波發生器、液下旋流清洗系統、不銹鋼清洗槽、不銹鋼儲液槽、循環過濾裝置、油水分離器、西門子品牌PLC控制龍門步進式機械手、電器控制部分、溫控加熱裝置、自動進出料傳送系統、專用工件料筐、高效熱風吹水系統、整體清洗機整體廢氣抽排系統、設備可視全封閉和底盤支架系統等。
設計依據和說明
方案是北京天佑恒達科技有限公司提供的“清洗要求而設計的。本為全自動龍門步進式超聲波清洗干燥設備。
清洗槽最大尺寸：L1200 mm×W1000mm×H700mm（含超聲振盒尺寸）
設備外形大約占地尺寸：L8000 mm×W3000mm×H2800mm
工作程序：設計為全自動龍門式傳遞形式，傳遞工件料籃形式從左進右出；工件料籃通過自動傳送系統進行自動進料和自動出料。
我公司設計以下五工位清洗工藝流程：
自動進料→①液下旋流+超聲波除油清洗→②液下旋流漂洗→③液下旋流（純水）漂洗→④超聲波（純水）漂洗→⑤高效熱風吹水→自動出料
設備組成部分包括：超聲波發生器、液下旋流清洗系統、不銹鋼清洗槽、不銹鋼儲液槽、循環過濾裝置、油水分離器、西門子品牌PLC控制龍門步進式機械手、電器控制部分、溫控加熱裝置、自動進出料傳送系統、專用工件料筐、高效熱風吹水系統、整體清洗機整體廢氣抽排系統、設備可視全封閉和底盤支架系統等。
